产品型号
|
BYT-1200
|
|
品牌
|
博赢通
|
|
输入电压
|
DC-24V
|
|
输入电流
|
＜600mA
|
|
功率
|
10W
|
|
工作电压
|
±7000V
|
|
离子发射
|
脉冲交流
|
|
发射电极
|
SUS
|
|
放电结构
|
电阻耦合
|
|
输出频率
|
0.1，0.3，1.3，5, 10，20, 30, 50（出厂设置50Hz）
|
|
占空因数
|
30%-70%
|
|
消电范围
|
{357-2780.7mm(针间距60.1mm）}*300mm*1000mm
|
|
安装距离
|
100-1000mm
|
|
离子平衡
|
±35V
|
|
消电时间
|
＜2s
|
|
指示灯报警
|
电源网口指示灯，高压报警指示灯（绿色正常工作、黄色高压异常）
|
|
气流压力
|
<0.6MPa
|
|
进气节流阀接头
|
06-1/6白色
|
|
工作温度
|
0°C-40°C
|
|
工作湿度
|
<70%
|
|
外形尺寸
|
W*H: 32.27*87.15mm
|
|
棒体材质
|
阻燃PVC、ABS、AL、SUS
|
|
安装附件
|
可180。旋转安装挂角
|
|
适配电源网线长
|
1.8m
|
|
质保年限
|
1年
|

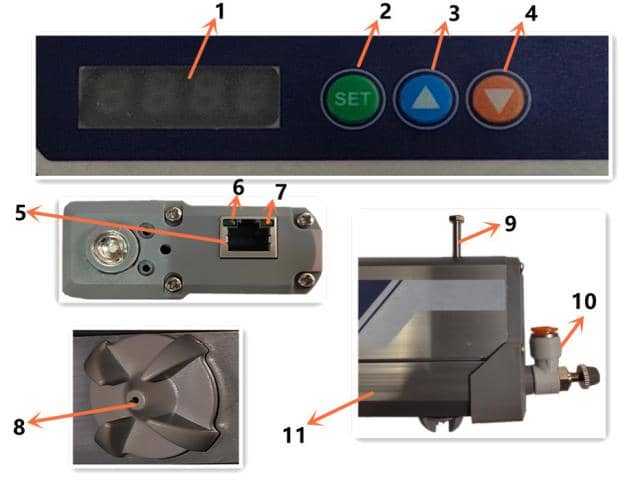

四、结构名称
1.显示屏 2.设置键 3.上调键 4.下调键 5.DC24V电源网口 6.绿色工作指示灯 7高压异常指示灯 8.气嘴及针座放电极 9.固定螺柱 10.进气节流阀 11.U型接地电极
五、离子棒的设定

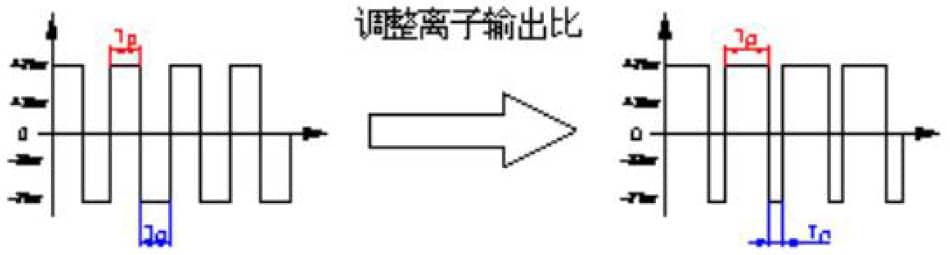

①调节离子平衡度
当平板检测仪或被消电物体表面正电压较大时，先按SET键，数码管显示“B”，再按下调键；当平板检测仪或被消电物体负电压较大时，按上调键，直至将平衡度调节到理想状态。通过调节正负离子输出比可调整平衡电压，提高除静电速度。

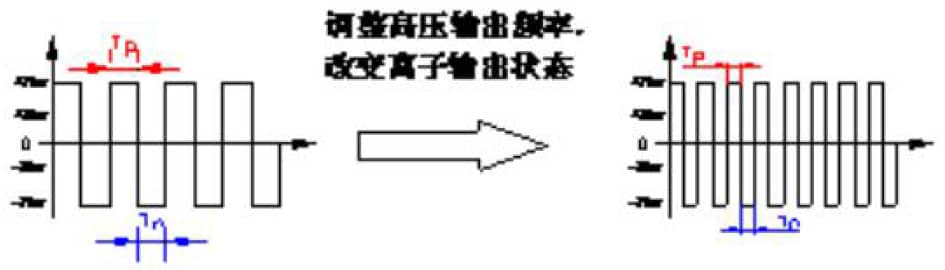

②调节正负离子频率
调节正负离子输出频率适用于不同的消除距离；出厂设置是50Hz；调节离子输出频率是先按离子棒SET键，数码管显示“F”再按上调键或下调键；如看调节结果需配置平板测试仪。
频率选择及安装距离可根据各自静电安全及工艺管控要求，参考以下示意图表：
|
工作频率(Hz）
|
安装距离(mm)
|
设置场所
|
|
50
|
100-300
|
薄膜等快速移动物体；光电、半导体器件等低平衡度要求；
|
|
30
|
300-400
|
薄膜等快速移动物体；光电器件等低平衡度要求；
|
|
20
|
300-600
|
薄膜等快速移动物体；电子器件等低平衡度要求；
|
|
10
|
600-800
|
物料填充、传输
|
|
5
|
800-1000
|
稍远距离消电
|
|
3
|
1000-1200
|
较远距离消电
|
|
0.1.-1
|
1200-1500
|
远距离消电
|
六、静电消除器的安装及尺寸
1选择最佳的消电位置，将棒体和配套的电源适配器安装牢固。

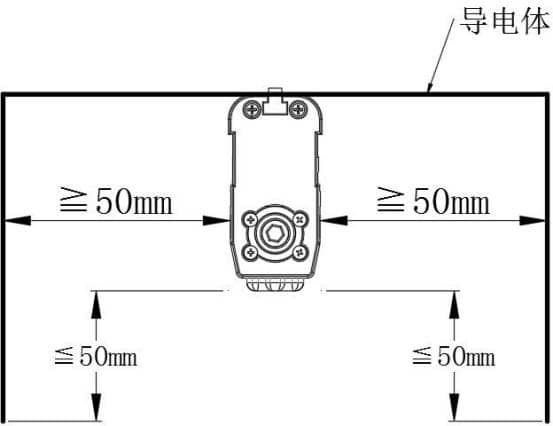

①静电消除器在设备上安装时，需要注意与附 近导电体之间的距离。若静电消除器距离导电体距离过 近时，静电消除器产生的离子会被该导电体所吸附，造 成产生的离子无法作用到材料表面，极大的影响静电消 除的效果。
②背部可直接滑入 M5 六角螺丝，再与设备相固定。
③ 将静电消除器安装在静电有影响的部位，从而可以更好的满足生产需求。安装时，静电消除器与带静电物体间距离越接近 30mm，静电消除速度越快。安装完成后，根据不同的安装距离对静电消除器频率进行调节，从而达到最佳的静电消除效果。
④根据具体安装距离，调节静电消除器输出频率。
⑤气体供应：
将 6mm 气管插入可调气接头，通入 0.1～0.5MPa 压缩空气（推荐使用 0.3MPa）。内部为高压环境，请保证输入压缩空气的清洁干燥。旋转气接头头部，可对 进气量的大小进行调节。
2将电源连接线的一端插入电源适配器插口内，另一端插入棒体上的电源插口内，端口接线及面板说明如下所示：
|
线色
|
输入电压
|
|
橙色与白橙色
|
+24VDC
|
|
绿色与白蓝色
|
-24VDC
|
|
蓝色
|
GND
|
|
棕色和白棕色
|
外部遥控开关
|
|
绿白色
|
错误信号输出
|
注：必须保证可靠接地设备才能正常工作。

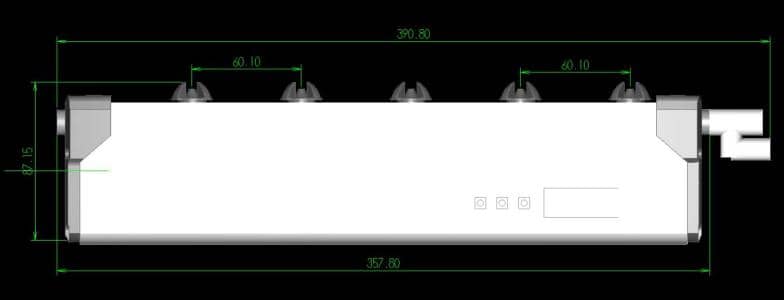

3产品尺寸
L：357-2780.7（针间距60.1mm）
离子棒的常规尺寸
|
357mm
|
627mm
|
|
897mm
|
1160.7mm
|
|
1430.7mm
|
1700.7mm
|
|
1970.7mm
|
2240.7mm
|
|
2510.7mm
|
2780.7mm
|
注：特殊尺寸可以定制
